Technologie moderne de semis monograine

Maestro CV/CX

HORSCH Maschinen GmbH Produits | Maestro CV/CX

Maestro CV / CX

Technologie moderne de semis monograine

  • Nouvelle génération de doseur AirVac et AirSpeed
  • Technologie polyvalente de semis de précision pour : maïs, tournesol, betterave à sucre, sorgho, colza, soja et autres types de haricots
  • Manipulation simple : aucun réglage du sélecteur nécessaire
  • Technologie performante et robuste – parallélogramme lourd et unités de semis en ligne conçus pour de fortes contraintes
  • Pression jusqu’à 350 kg par élément pour semer de façon optimale dans les conditions les plus difficiles
  • Réglage automatique de la pression AutoForce en fonction du type de sol
  • Débit de chantier élevé avec une grande capacité de trémie semences et engrais
  • Ensemble compact nécessitant une faible demande de puissance

Maestro CV / CX

AIRVAC ET AIRSPEED – POLYVALENT – PRECIS – PUISSANT

La nouvelle génération d‘unités de dosage AirVac et AirSpeed sont fondamentalement très similaires dans leur conception et fonctionnent selon le même principe de dosage. Ils sont adaptés à la séparation très précise des graines pour de nombreuses cultures. Grâce aux différents disques de dosage, le maïs, le tournesol, la betterave à sucre, le soja et d‘autres types de haricots ainsi que le colza et le sorgho peuvent être semés avec précision.
Le système AirVac est basé sur le principe de la séparation par dépression, dans lequel la graine est aspirée sur un disque perforé. Le système AirSpeed fonctionne selon le principe de la surpression, dans lequel les graines sont pressées contre le disque perforé. Sur les deux unités de dosage, les graines passent par un sélecteur qui assure l‘élimination des doublons. La particularité de ce sélecteur est qu‘il ne doit pas être remplacé ni ajusté lors d‘un changement de variété. Le contour du sélecteur est optimisé pour assurer une séparation fiable pour toutes les cultures.
Le transfert de la semence de l‘unité de dosage vers le sol est la différence fondamentale entre les deux nouvelles générations d‘unités de dosage : après la sélection, la semence est dirigée dans le fond du sillon au moyen d‘un tube de descente dans le système AirVac et pressée par la roulette de plombage selon les besoins. Avec le système AirSpeed, les graines séparées sont capturées par un flux pnaumatique, accélérées et projetées vers le sol par le tube de descente grâce au flux pneumatique. Elles sont canalisées par la roulette de plombage.
Avec les deux unités de dosage, les graines passent devant un capteur dans le tube de descente pour une surveillance optimale du semis. La technologie de mesure du capteur est capable de compter les graines, de déterminer les distances entre elles et donc de fournir au conducteur des informations concernant les doublons et les manques.
Les valeurs transmises de la précision de semis sont affichées clairement sur le terminal en cabine et augmentent ainsi la sécurité lors du semis.
Les nouvelles générations de dosage AirVac et AirSpeed sont à entrainement éléctrique de série et peuvent être commandées individuellement pour chaque rangée. Cette technologie permet la désactivation individuelle, le SectionControl, le VariableRate et le jalonnage.
Pour le VariableRate, les doseurs sont conçus de telle sorte que la densité de semis peut être modifiée individuellement sur chaque rang. Dans le cas du jalonnage, la densité de semis peut être réglée individuellement dans les rangs bordant la voie de jalonnage. Grâce à ces fonctions avancées, toutes les mesures visant à accroître la précision lors des semis peuvent être totalement exploitées.

Maestro CV / CX

Un semoir compact

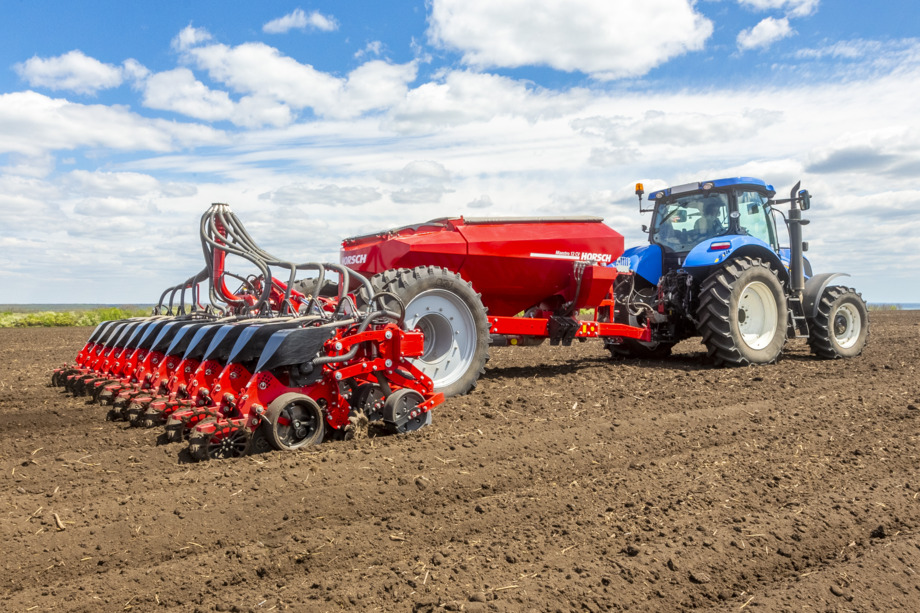

Le semoir compact Maestro CV / CX , composé d‘une remorque semoir de grande capacité et d’une rampe de semis monograine d‘une largeur de travail maximale de 7,2 m, offre une force de frappe élevée avec une faible demande de puissance.
Afin de répondre au mieux aux besoins, le semoir Maestro CV peut être livré selon deux configurations :

Trémie à cuve unique pour la fertilisation

La remorque semoir de 3 000 litres est utilisée pour la distribution d’engrais à travers les disques de fertilisation. Les graines sont approvisionnées par les trémies de 70 litres situées sur chaque élément semeur.

Trémie à double cuve pour la semence et l’engrais

Le nouveau système de trémie centralisée MTS (Main Tank Supply) pour le Maestro CV comprend 3 000 litres d’engrais et 800 litres de semences. Les semences sont transportées en continu vers les différents éléments semeurs à l‘aide de la technologie MTS, où elles sont séparées par le doseur AirVac. Le grand avantage du MTS est le remplissage facile de la trémie centralisée avec une faible distance entre le doseur et le sillon.
La trémie de fertilisation des deux versions est équipée avec les doseurs HORSCH éprouvés, qui peuvent approvisonner de façon fiable les disques de fertilisation.
Le Maestro peut être équipé de 8 et 9 rangées avec un espacement de 70 / 70 / 80 cm et 30“. En cas d‘utilisation avec 12 rangées, des distances de 45 et 50 cm sont disponibles. Le profil de serrage développé récemment permet une conversion facile de 12 à 8 rangées.
Le nouvel élément semeur possède un large parallélogramme stable et est équipé en série d‘un vérin hydraulique pour générer de la pression sur l’élément semeur. La pression jusqu‘à 350 kg par rangée peut être réglée manuellement à l’aide du terminal ou de manière entièrement automatique avec le système innovant AutoForce. Le poids de la remorque semoir est utilisé pour générer une pression uniforme sur toute la largeur de la machine ce qui permet de soulager les roues de la remorque semoir pendant le semis.

Maestro CV / CX – en bref

  • Sélection simple et précise avec les doseurs HORSCH AirVac et AirSpeed
  • Remorque semoir avec trémie à cuve unique pour l’engrais ou double cuve avec cuve semences centralisée
  • Système MTS en version compacte pour le Maestro CV
  • Fixation des éléments semeurs en 8, 9 ou 12 rangs
  • Espacement entre 45 et 80 cm
  • Fixation des éléments semeurs par machoire
  • Pression de 150 à 350 kg par élément
    • Réglage depuis le terminal en cabine
    • Ou réglage automatique via le système innovant HORSCH AutoForce
  • Utilisation du poids de la remorque semoir pour générer de la pression
  • Engrais localisé par le disque de fertilisation
  • Plusieurs variantes de pneumatiques
  • Microgranulateur centralisé pour localiser dans ou sur le rang
  • Pilotage ISOBUS

Données techniques



HORSCH Maestro CX Maestro 8.X – 80 – 30” CX Maestro 9.X – 80 – 30” CX Maestro 12.45 – 50 CX
Largeur de transport (m) 3,00 3,00 3,00
Hauteur de transport (m) 3,90 3,90 3,90
Longueur de transport (m) 6,30 6,55 6,40
Charge sur essieu (kg)* 3 800 – 5 400 4 000 – 5 500 4 500 – 6 400
Report de charge (kg)* 1 200 – 1 500 1 200 – 1 500 1 300 – 1 800
Capacité de trémie remorque semoir (l) 3 000 3 000 3 000
Dim. ouverture de remplissage trémie sous pression (m) 0,70 x 2,30 0,70 x 2,30 0,70 x 2,30
Contenance trémie semences (l) 70 70 70
Nombre de rangées 8 9 12
Réglage hydr. de la pression des socs (kg) 150 – 350 150 – 350 150 – 350
Roues de terrage Ø (cm) 40 40 40
Roues de plombage Ø (cm) 30 / 33 30 / 33 30 / 33
Roulette de plombage Série Série Série
Interrang (cm, pouve) 70 / 75 / 80 / 30” 70 / 75 / 80 / 30” 45 / 50
Profondeur de semis (cm) 1,5 – 9 1,5 – 9 1,5 – 9
Hauteur de chute des graines (cm) 45 45 45
Vitesse de travail (km/h) 6 – 15 6 – 15 6 – 15
Demande de puissance à partir de (kW/ch) 125 / 170 132 / 180 147 / 200
Dimensions pneumatiques remorque semoir (option) 710 / 50 R 26.5 Roues jumelées 4 x 270 / 95 R 36 Roues jumelées 4 x 320 / 85 R 34** 710 / 50 R 26.5500 / 85 R 24.0 710 / 50 R 26.5 Roues jumelées 4 x 270 / 95 R 36
Nombre de distributeurs DE 1 DE fonctions hydr., 1 DE soufflerie hydr entr. direct à surpression et semences avec régulation de débit, 1 DE soufflerie entr. direct engrais avec régulation de débit, 1 DE vis de remplissage engrais
Retour libre (max. 5 bar) 1 DE soufflerie à entr. direct engrais et surpression
Qté d’huile hydr. soufflerie surpression (l) 50 (sauf avec entraînement par prise de force)
Qté d’huile soufflerie hydr. engrais (l) 30 30 30
Alimentation électrique (A) 30 30 35
Crochet d’attelage avec anneau d’attelage à rotule Axe Ø 32 ou 42 mm Axe Ø 32 ou 42 mm Axe Ø 32 ou 42 mm
Crochet d’attelage Axe Ø 40 mm Axe Ø 40 mm Axe Ø 40 mm
Crochet d’attelage oscillant Axe Ø 50 mm Axe Ø 50 mm Axe Ø 50 mm
Boule d‘attelage K 80 K 80 K 80


* Poids des machines en équipement min. / max.
** Largeur de la machine excédant 3 m – pas d’homologation UE



HORSCH Maestro CX Maestro 8.X – 80 – 30” CX Maestro 9.X – 80 – 30” CX Maestro 12.45 – 50 CX
Largeur de transport (m) 3,00 3,00 3,00
Hauteur de transport (m) 3,90 3,90 3,90
Longueur de transport (m) 6,30 6,55 6,40
Charge sur essieu (kg)* 3 800 – 5 400 4 000 – 5 500 4 500 – 6 400
Report de charge (kg)* 1 200 – 1 500 1 200 – 1 500 1 300 – 1 800
Capacité de trémie remorque semoir (l) 3 000 3 000 3 000
Dim. ouverture de remplissage trémie sous pression (m) 0,70 x 2,30 0,70 x 2,30 0,70 x 2,30
Contenance trémie semences (l) 70 70 70
Nombre de rangées 8 9 12
Réglage hydr. de la pression des socs (kg) 150 – 350 150 – 350 150 – 350
Roues de terrage Ø (cm) 40 40 40
Roues de plombage Ø (cm) 30 / 33 30 / 33 30 / 33
Roulette de plombage Série Série Série
Interrang (cm, pouve) 70 / 75 / 80 / 30” 70 / 75 / 80 / 30” 45 / 50
Profondeur de semis (cm) 1,5 – 9 1,5 – 9 1,5 – 9
Hauteur de chute des graines (cm) 45 45 45
Vitesse de travail (km/h) 6 – 15 6 – 15 6 – 15
Demande de puissance à partir de (kW/ch) 125 / 170 132 / 180 147 / 200
Dimensions pneumatiques remorque semoir (option) 710 / 50 R 26.5 Roues jumelées 4 x 270 / 95 R 36 Roues jumelées 4 x 320 / 85 R 34** 710 / 50 R 26.5500 / 85 R 24.0 710 / 50 R 26.5 Roues jumelées 4 x 270 / 95 R 36
Nombre de distributeurs DE 1 DE fonctions hydr., 1 DE soufflerie hydr entr. direct à surpression et semences avec régulation de débit, 1 DE soufflerie entr. direct engrais avec régulation de débit, 1 DE vis de remplissage engrais
Retour libre (max. 5 bar) 1 DE soufflerie à entr. direct engrais et surpression
Qté d’huile hydr. soufflerie surpression (l) 50 (sauf avec entraînement par prise de force)
Qté d’huile soufflerie hydr. engrais (l) 30 30 30
Alimentation électrique (A) 30 30 35
Crochet d’attelage avec anneau d’attelage à rotule Axe Ø 32 ou 42 mm Axe Ø 32 ou 42 mm Axe Ø 32 ou 42 mm
Crochet d’attelage Axe Ø 40 mm Axe Ø 40 mm Axe Ø 40 mm
Crochet d’attelage oscillant Axe Ø 50 mm Axe Ø 50 mm Axe Ø 50 mm
Boule d‘attelage K 80 K 80 K 80


* Poids des machines en équipement min. / max.
** Largeur de la machine excédant 3 m – pas d’homologation UE

Equipements

Roues de fermeture

Pour une meilleure mise
en terre de la graine

Quelle roulette de fermeture est adaptée pour quelle utilisation ?

  • La roulette de fermeture à doigts est adaptée pour les sols lourds.
  • La roulette à pics est adaptée pour les sols plus légers
  • La roulette caoutchouc est adaptée pour les sols sableux
  • Cela provient d’une compaction verticale des bords du sillon générée par les disques du semoir. Avec la roulette à doigts ou à pics, cette compaction est supprimée, si bien que l’on ne peut plus reconnaitre le sillon.
  • Pas de sillon ouvert après le semis même avec des conditions sèches et avec des sols très argileux
  • Le développement des racines du maïs est ainsi favorisé
  • Par rang, il y a toujours une roue à pics / à doigts et une roue standard pour contrôler la profondeur de travail et ne pas déplacer de graines.
  • Les roulettes ne sont cependant pas adaptées aux semis superficiels.
