A Maestro RV/RX csoroszlyafelépítése 6, 8 és 9 soros, 70/75 és 80 cm-es sortávolsággal szerelhető fel. A 12-soros csoroszlyakiosztással használva 45 és 50 centiméteres kiosztások állnak rendelkezésre. Az új fejlesztésű szorítóprofil-kialakítás könnyű átszerelést tesz lehetővé 12-ről 8 sorra. Lehetőség van 11 soros csoroszlyafelépítésre is, 50/55 vagy 60 cm-es sortávolsággal.
A Maestro RV vetőkocsi széles, stabil paralelogrammával van felszerelve, és alapfelszereltségként egy hidraulikahenger felel a vetőcsoroszlya-nyomás létrehozásáért. A soronként akár 220 kg-os csoroszlyanyomás a terminálon manuálisan vagy az innovatív AutoForce csoroszlyanyomás-szabályozó rendszerrel teljesen automatikusan állítható elő. Ha a gépre súlyt visznek át, például kettős működtetésű alsó lengőkarokkal, vagy ha vetőkocsival együtt használják, akár 350 kg-os soronkénti csoroszlyanyomás is megvalósítható.

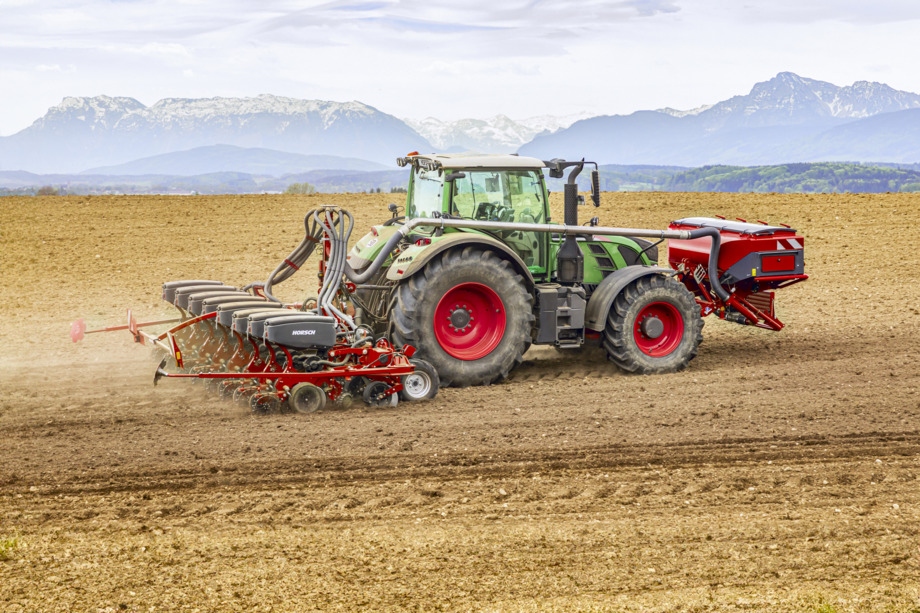

Az optimális súlyelosztás érdekében a Maestro RV/RX a frontfüggesztésű Partner FT-vel kombinálható. Két változatban érhető el:
Partner 1600 FT A kompakt szimplatartályos változat, a Partner 1600 FT maximális hatékonyságot kínál egy komponens kijuttatásához. A nyomott rendszerű tartály a Maestro RV/RX-vel kombinálva műtrágya kijuttatására alkalmazható. A nyomott rendszerű tartály koncepciója nagy kijuttatandó mennyiségek esetén segít, a nagy munkasebeséggel való munkában. A Partner 1600 FT alapfelszereltségben 700 kg súlyú, opcióban pedig további 360 kg pótsúllyal is felszerelhető.
Partner 2000 FT A Partner 2000 FT 2 200 literes dupla tartállyal szerelt, és két változatban áll rendelkezésre:
1. Dupla tartály 60:40-es osztásban (1 320:880 liter) két különböző műtrágya kijuttatásához, vagy a teljes tartály kapacitás használható egyetlen műtrágyához.
2. Dupla tartály 75:25-os osztásban (1 650:550 liter). A Partner FT ebben a konfigurációban két különböző adagolóval van szerelve – a nagyobb tartálytérfogat műtrágyához egy HORSCH standard adagolóval, a kisebb rész egy mikrogranulátum-adagolóval például starterhez, rovarölőhöz, stb.
Mindkét Partner FT felszerelhető köztes tengelyre szerelhető henger technológiával, hogy a munka során maximális legyen a talajvédelem.
A dupla ejtőcsővel a Partner 1600 FT adagolóján vagy a Partner 2000 mindkét adagolóján féloldali szakaszolásra van lehetőség. A manuális mellett elektronikus meghajtás is elérhető. Az átfedések hatékony csökkentéséhez összeköthető GPS-jellel működő SectionControllal.
HORSCH Maestro RV | Maestro 6.70 – 75 – 80 – 30" RV | Maestro 8.70 – 75 – 80 – 30" RV | Maestro 9.60 – 70 – 75 – 30" RV | Maestro 11.50 – 55 – 60 RV | Maestro 12.45 – 50 RV |
Szállítási szélesség (m) | 3,00 | 3,00 | 3,00 | 3,00 | 3,00 |
Szállítási magasság (m) | 3,10 | 3,90 | 4,00 | 4,00 | 3,90 |
Hossz vetőkocsi nélkül (m) | 2,90 (3,50 Nyomjelzővel együtt) | 2,90 (3,50 Nyomjelzővel együtt) | 2,90 (3,50 Nyomjelzővel együtt) | 2,90 (3,50 Nyomjelzővel együtt) | 2,90 (3,50 Nyomjelzővel együtt) |
Szállítási hossz Pronto 6 AS-vel (m) | --- | 10,85 | --- | --- | 10,85 |
Szállítási hossz 3-pont Focus TD-vel (m) | --- | 11,25 | --- | --- | 11,25 |
Szállítási hossz 3-pont Focus ST-vel (m) | --- | 11,15 | --- | --- | 11,15 |
Súly vetőkocsi nélkül kb. (kg)* | 1 600 | 2 000 | 2 200 | 2 500 | 2 700 |
Súly Pronto 6 AS-vel kb. (kg)* | --- | 6 700 | --- | --- | 7 500 |
Súly 3-pont Focus TD-vel kb. (kg)* | --- | 11 200 | --- | --- | 11 900 |
Súly 3-pont Focus ST-vel kb. (kg)* | --- | 11 500 | --- | --- | --- |
Magtartály térfogat (l) | 70 | 70 | 70 | 70 | 70 |
Sorok száma | 6 | 8 | 9 | 11 | 12 |
Csoroszlyanyomás hidr. traktorcsatlakozással (kg) | 150 – 180 | 150 – 180 | 150 – 180 | 150 – 180 | 150 – 180 |
Csoroszlyanyomás hidr. vetőkocsival (kg) | --- | 150 – 350 | --- | --- | 150 – 350 |
Mélységvezető kerék Ø (cm) | 40 | 40 | 40 | 40 | 40 |
Nyomókerék Ø (cm) | 30 / 33 | 30 / 33 | 30 / 33 | 30 / 33 | 30 / 33 |
Fogó görgő | Széria | Széria | Széria | Széria | Széria |
Sortávolság (cm, col) | 70 / 75 / 80 / 30" | 70 / 75 / 80 / 30" | 60 / 70 / 75 / 30" | 50 / 55 / 60 | 45 / 50 |
Vetés mélység (cm) | 1,5 – 9 | 1,5 – 9 | 1,5 – 9 | 1,5 – 9 | 1,5 – 9 |
Vetőmag ejtési magassága (cm) | 45 | 45 | 45 | 45 | 45 |
Munkasebesség (km/h) | 2 – 12 | 2 – 12 | 2 – 12 | 2 – 12 | 2 – 12 |
Teljesítményigény traktorcsatlakozás (kW/LE) | 74 / 100 | 110 / 150 | 118 / 160 | 125 / 170 | 125 / 170 |
Teljesítményigény Pronto 6 AS DiscSystem nélkül (kW/LE) | --- | 125 / 170 | --- | --- | 140 / 190 |
Teljesítményigény Pronto 6 AS DiscSystemmel (kW/LE) | --- | 147 / 200 | --- | --- | 184 / 250 |
Teljesítményigény 3-pont Focus TD (kW/LE) | --- | 221 / 300 | --- | --- | 257 / 350 |
Teljesítményigény 3-pont Focus ST (kW/LE) | --- | 184 / 250 | --- | --- | --- |
Hárompontos csatlakozás | 3-pont Kat. II / III | 3-pont Kat. II / III | 3-pont Kat. II / III | 3-pont Kat. II / III | 3-pont Kat. II / III |
* A gépek tömege minimum felszereléssel (nyomjelző és műtrágya-lehelyező nélkül a Maestro RV-nél SW nélkül)
HORSCH Maestro RX | Maestro 6.70 – 75 – 80 – 30" RX | Maestro 8.70 – 75 – 80 – 30" RX | Maestro 9.60 – 70 – 75 – 30" RX | Maestro 11.50 – 55 – 60 RX | Maestro 12.45 – 50 RX |
Szállítási szélesség (m) | 3,00 | 3,00 | 3,00 | 3,00 | 3,00 |
Szállítási magasság (m) | 3,10 | 3,90 | 4,00 | 4,00 | 3,90 |
Hossz vetőkocsi nélkül (m) | 2,90 (3,50 mikrogranulátum tartállyal) | 2,90 (3,70 tartalmazza a nyomjelzőt vagy a mikrogranulátum tartályt) | 2,30 (3,50 Nyomjelzővel együtt) | 2,30 (3,50 Nyomjelzővel együtt) | 2,30 (3,50 tartalmazza a nyomjelzőt vagy a mikrogranulátum tartályt) |
Szállítási hossz Pronto 6 AS-vel (m) | --- | 10,95 | --- | --- | 10,95 |
Súly vetőkocsi nélkül kb. (kg)* | 1 900 | 2 300 | 2 450 | 2 800 | 3 000 |
Súly Pronto 6 AS-vel kb. (kg)* | --- | 7 000 | --- | --- | 7 800 |
Magtartály térfogat (l) | 70 | 70 | 70 | 70 | 70 |
Sorok száma | 6 | 8 | 9 | 11 | 12 |
Maximális csoroszlyanyomás hidr. traktor csatlakozással (kg) | 150 – 180 | 150 – 180 | 150 – 180 | 150 – 180 | 150 – 180 |
Maximális csoroszlyanyomás hidr. opcionális súlyáthelyező traktor csatlakozással (kg) | 150 – 310 | 150 – 290 | 150 – 280 | 150 – 250 | 150 – 240 |
Maximális csoroszlyanyomás hidr. vetőkocsival (kg) | --- | 150 – 350 | --- | --- | 150 – 350 |
Mélységvezető kerék Ø (cm) | 40 | 40 | 40 | 40 | 40 |
Nyomókerék Ø (cm) | 30 / 33 | 30 / 33 | 30 / 33 | 30 / 33 | 30 / 33 |
Fogó görgő | Széria | Széria | Széria | Széria | Széria |
Sortávolság (cm, col) | 70 / 75 / 80 / 30" | 70 / 75 / 80 / 30" | 60 / 70 / 75 / 30" | 50 / 55 / 60 | 45 / 50 |
Vetés mélység (cm) | 1,5 – 9 | 1,5 – 9 | 1,5 – 9 | 1,5 – 9 | 1,5 – 9 |
Vetőmag ejtési magassága (cm) | 45 | 45 | 45 | 45 | 45 |
Munkasebesség (km/h) | 2 – 15 | 2 – 15 | 2 – 15 | 2 – 15 | 2 – 15 |
Teljesítményigény traktorcsatlakozás (kW/LE) | 81 / 110 | 118 / 160 | 125 / 170 | 132 / 180 | 132 / 180 |
Teljesítményigény Pronto 6 AS DiscSystem nélkül (kW/LE) | --- | 132 / 180 | --- | --- | 147 / 200 |
Teljesítményigény Pronto 6 AS DiscSystemmel (kW/LE) | --- | 162 / 220 | --- | --- | 184 / 250 |
Hárompontos csatlakozás | 3-pont Kat. II / III | 3-pont Kat. II / III | 3-pont Kat. II / III | 3-pont Kat. II / III | 3-pont Kat. II / III |
* A gépek súlya minimális felszereltséggel (nyomjelző és műtrágyalehelyező nélkül)
HORSCH Maestro RV | Traktor kapcsolás Maestro 6.X RV | Traktor kapcsolás Maestro 8.X RV | Traktor kapcsolás Maestro 9.X RV | Traktor kapcsolás Maestro 12.X RV |
Kettős működésű vezérlőberendezések | 1 DW csukás funkció, 1 DW közvetlen hidr. túlnyomás ventilátorhajtás szabályozható átfolyásmenny, + 1 DW nyomjelzőhöz, + 1 DW közv. hidr. mikrogranulátum ventilátorhajtás központi egységhez, szabályozható átfolyásmennyiséggel, + 1 DW a Partner FT-vel közv. hidr. műtrágya ventilátorhajtás szabályozható átfolyásmennyiséggel, 1 (2, ha a Partner FT-vel kombinált) | 1 DW csukás funkció, 1 DW közvetlen hidr. túlnyomás ventilátorhajtás szabályozható átfolyásmenny, + 1 DW nyomjelzőhöz, + 1 DW közv. hidr. mikrogranulátum ventilátorhajtás központi egységhez, szabályozható átfolyásmennyiséggel, + 1 DW a Partner FT-vel közv. hidr. műtrágya ventilátorhajtás szabályozható átfolyásmennyiséggel, 1 (2, ha a Partner FT-vel kombinált) | 1 DW csukás funkció, 1 DW közvetlen hidr. túlnyomás ventilátorhajtás szabályozható átfolyásmenny, + 1 DW a nyomjelzőhöz, + 1 DW Partner FT-vel közv. hidr. műtrágya ventilátorhajtás szabályozható átfolyásmennyiséggel | 1 DW csukás funkció, 1 DW közvetlen hidr. túlnyomás ventilátorhajtás szabályozható átfolyásmenny, + 1 DW nyomjelzőhöz, + 1 DW közv. hidr. mikrogranulátum ventilátorhajtás központi egységhez, szabályozható átfolyásmennyiséggel, + 1 DW a Partner FT-vel közv. hidr. műtrágya ventilátorhajtás szabályozható átfolyásmennyiséggel |
Szabad vissszafolyás (max. 5 bár) | 1 (2, Partner FT-vel) | 1 (2, Partner FT-vel) | 1 (2, Partner FT-vel) | 1 (2, Partner FT-vel) |
Olajmennyiség a hidr. ventilátorhoz Túlnyomás (l/min) | 25 | 25 | 25 | 25 |
Olajmennyiség a hidr. ventilátorhoz központi mikrogranulátum (l/min) | 20 – 25 | 20 – 25 | --- | 20 – 25 |
Olajmennyiség hidr. műtrágya ventilátorhoz Partner FT-vel (l/perc) | 20 – 35 | 20 – 35 | 20 – 35 | 20 – 35 |
Maximális áramszükséglet (A) | 30 | 35 | 35 | 40 |
HORSCH Maestro RV | Maestro 8.X RV a Pronto 6 AS-sel | Maestro 12.X RV a Pronto 6 AS-sel |
Kettős működésű vezérlőberendezések | 1 DW hidr. funkciók, 1 DW hidr. műtrágya ventilátorhajtás szabályozható átfolyásmennyiséggel, 1 DW közvetlen hidr. túlnyomás ventilátorhajtás szabályozható átfolyásmennyiséggel, 1DW hidr. feltöltőcsiga szimpla tartállyal | 1 DW hidr. funkciók, 1 DW hidr. műtrágya ventilátorhajtás szabályozható átfolyásmennyiséggel, 1 DW közvetlen hidr. túlnyomás ventilátorhajtás szabályozható átfolyásmennyiséggel, 1DW hidr. feltöltőcsiga szimpla tartállyal |
Szabad vissszafolyás (max. 5 bár) | 1 | 1 |
Olajmennyiség a hidr. ventilátorhoz Túlnyomás (l/min) | 25 | 25 |
Olajmennyiség a műtrágya ventilátornak (l/min) | 25 | 25 |
Áramszükséglet (A) | 40 | 45 |
Függesztőkaros kapcsolás | Kat. II / III – III – III / IV | Kat. II / III – III – III / IV |
Hashúzós kapcsolás | Csapszeg Ø 40 – 50 mm | Csapszeg Ø 40 – 50 mm |
Gömbfejes kapcsolás | K 80 | K 80 |
HORSCH Maestro RV | Maestro 8.X RV Focus 6 TD 3 pontossal | Maestro 12.X RV Focus 6 TD 3 pontossal | Maestro 8.X RV Focus 6.75 TD 3 pontossal |
Kettős működésű vezérlőberendezések | 1 DW hidr. funkciók, 1 DW közvetlen hidr. műtrágya ventilátorhajtás szabályozható átfolyásmennyiséggel, 1 DW hidr. közvetlen hidr. túlnyomás ventilátorhajtás szabályozható átfolyásmenny. | 1 DW hidr. funkciók, 1 DW közvetlen hidr. műtrágya ventilátorhajtás szabályozható átfolyásmennyiséggel, 1 DW hidr. közvetlen hidr. túlnyomás ventilátorhajtás szabályozható átfolyásmenny. | --- |
Szabad vissszafolyás (max. 5 bár) | 1 | 1 | 1 |
Olajmennyiség a hidr. ventilátorhoz Túlnyomás (l/min) | 25 | 25 | 25 |
Olajmennyiség a műtrágya ventilátornak (l/min) | 35 – 45 | 35 – 45 | 25 |
Áramszükséglet (A) | 45 | 45 | 45 |
Függesztőkaros kapcsolás | Kat. II / III – III – III / IV | Kat. II / III – III – III / IV | Kat. II / III – III – III / IV |
Hashúzós kapcsolás | Csapszeg Ø 58 – 79 mm | Csapszeg Ø 58 – 79 mm | Csapszeg Ø 58 – 79 mm |
Gömbfejes kapcsolás | K 80 | K 80 | K 80 |
HORSCH Maestro RV | Traktor kapcsolás Maestro 6.X RX | Traktor kapcsolás Maestro 8.X RX | Traktor kapcsolás Maestro 9.X RX | Traktor kapcsolás Maestro 12.X RX |
Kettős működésű vezérlőberendezések | 1 DW csukás funkció, 1 DW közvetlen hidr. túlnyomás ventilátorhajtás szabályozható átfolyásmenny, + 1 DW nyomjelzőhöz, + 1 DW vontató hidr. súlyátvitelére a kiegészítő csoroszlyanyomáshoz + 1 DW a Partner FT-vel közv. hidr. műtrágya ventilátorhajtás szabályozható | 1 DW csukás funkció, 1 DW közvetlen hidr. túlnyomás ventilátorhajtás szabályozható átfolyásmenny, + 1 DW nyomjelzőhöz, + 1 DW vontató hidr. súlyátvitelére a kiegészítő csoroszlyanyomáshoz, + 1 DW a Partner FT-vel közv. hidr. műtrágya ventilátorhajtás szabályozható | 1 DW csukás funkció, 1 DW közvetlen hidr. túlnyomás ventilátorhajtás szabályozható átfolyásmenny, + 1 DW nyomjelzőhöz, + 1 DW vontató hidr. súlyátvitelére a kiegészítő csoroszlyanyomáshoz, + 1 DW a Partner FT-vel közv. hidr. műtrágya ventilátorhajtás szabályozható | 1 DW csukás funkció, 1 DW közvetlen hidr. túlnyomás ventilátorhajtás szabályozható átfolyásmenny, + 1 DW nyomjelzőhöz, + 1 DW vontató hidr. súlyátvitelére a kiegészítő csoroszlyanyomáshoz, + 1 DW a Partner FT-vel közv. hidr. műtrágya ventilátorhajtás szabályozható átfolyásmennyiséggel |
Szabad vissszafolyás (max. 5 bár) | 1 (2, Partner FT-vel) | 1 (2, Partner FT-vel) | 1 (2, Partner FT-vel) | 1 (2, Partner FT-vel) |
Olajmennyiség a hidr. ventilátorhoz túlnyomás (l/min) | 50 | 50 | 50 | 50 |
Olajmennyiség hidr. műtrágya ventilátorhoz Partner FT-vel (l/perc) | 20 – 35 | 20 – 35 | 20 – 35 | 20 – 35 |
Maximális áramszükséglet (A) | 30 | 35 | 35 | 40 |
HORSCH Maestro RX | Maestro 8.X RX a Pronto 6 AS-sel | Maestro 12.X RX a Pronto 6 AS-sel |
Kettős működésű vezérlőberendezések | 1 DW hidr. funkciók, 1 DW közvetlen hidr. műtrágya ventilátorhajtás szabályozható átfolyásmennyiséggel, 1 DW hidr. közvetlen hidr. túlnyomás ventilátorhajtás szabályozható átfolyásmenny., 1 DW hidr. feltöltőcsiga szimpla tartály | 1 DW hidr. funkciók, 1 DW közvetlen hidr. műtrágya ventilátorhajtás szabályozható átfolyásmennyiséggel, 1 DW hidr. közvetlen hidr. túlnyomás ventilátorhajtás szabályozható átfolyásmenny., 1 DW hidr. feltöltőcsiga szimpla tartály |
Szabad vissszafolyás (max. 5 bár) | 1 | 1 |
Olajmennyiség a hidr. ventilátorhoz Túlnyomás (l/min) | 50 | 50 |
Olajmennyiség a műtrágya ventilátornak (l/min) | 25 | 25 |
Áramszükséglet (A) | 40 | 45 |
Függesztőkaros kapcsolás | Kat. II / III – III – III / IV | Kat. II / III – III – III / IV |
Hashúzós kapcsolás | Csapszeg Ø 40 – 50 mm | Csapszeg Ø 40 – 50 mm |
Gömbfejes kapcsolás | K 80 | K 80 |
